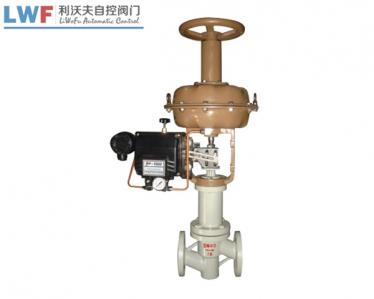

氣動襯氟調節閥

氣動襯氟調節閥為波紋管密封單座調節閥。控制閥與介質接觸的部分采用高壓注塑工藝制成，內襯鹽酸、硫酸或硝酸等強腐蝕性介質。四氟乙烯F46用PTFE波紋管密封。襯氟氣動調節閥廣泛用于酸、堿等強腐蝕性介質、揮發性氣體和液體介質的各種工藝過程的過程控制。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動襯氟調節閥參數說明

閥體形式；直通單座鑄造球型閥

公稱通徑；DN20～150mm

公稱壓力；PN1.6MPa

法蘭標準；GB/T9113、JB/T79

連接形式；法蘭(FFRFRTJ)

壓蓋型式；螺栓壓緊式

工作溫度；-40～180℃

密封填料；V型聚四氟乙烯填料

閥芯型式；單座柱塞型閥芯

流量特性；等百分比特性和線性特性

閥芯材料；2Cr13、襯聚四氟乙烯(F46)

閥座材料；2Cr13、襯聚四氟乙烯(F46)

波紋管材料；聚四氟乙烯{F46）

氣動襯氟調節閥作用形式：

氣關式（B）-失氣時閥位開（FO）

氣開式(K)一失氣時閥位關(FC)

氣動襯氟調節閥可配附件：

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動襯氟調節閥簡介

氣動襯氟調節閥由襯氟閥體組件和線性氣動多彈簧膜片執行器組成。氣動執行器有兩種操作模式：正向和反向。隨著氣源壓力的增加，推桿從膜室伸出。這稱為正向操作，與閥體組件一起工作以形成密封形式。隨著氣源壓力升高，推桿縮回到膜室中。

氣動襯氟調節閥產品特點

1、氣動襯氟調節閥具有優良的耐腐蝕性能：閥體、閥芯、閥座均內襯3mm厚的聚全氟丙烯性液，耐強腐蝕。

2、調節閥密封性能優良。帶PTFE波紋管和填料的雙重密封。

3、泄漏少：閥芯和閥座采用軟密封，泄漏量遠低于國IV標準。

4、襯氟控制閥精度高。它體積小，重量輕，采用小型氣動和電動執行器。

氣動襯氟調節閥技術參數

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公稱壓力(MPa)	1.6、2.5、4.0、6.4
額定行程	16			25		40			60
配用執行器型號	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
閥芯形式	單座柱塞式襯氟閥芯
流量特性	快開特性

氣動襯氟調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

氣動襯氟調節閥外形尺寸表

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		132	132	158	170	179	214	221	234	270	294
H2		298	298	298	298	298	380	380	380	510	510
H3		180	180	180	180	180	236	236	236	310	310
L1		289	289	289	289	289	347	347	347	476	476
A		282	282	282	282	282	360	360	360	470	470
D		220	220	220	220	220	270	270	270	320	320

氣動調節閥工作原理
氣動調節閥工作原理
 氣動蒸汽調節閥工作原理
